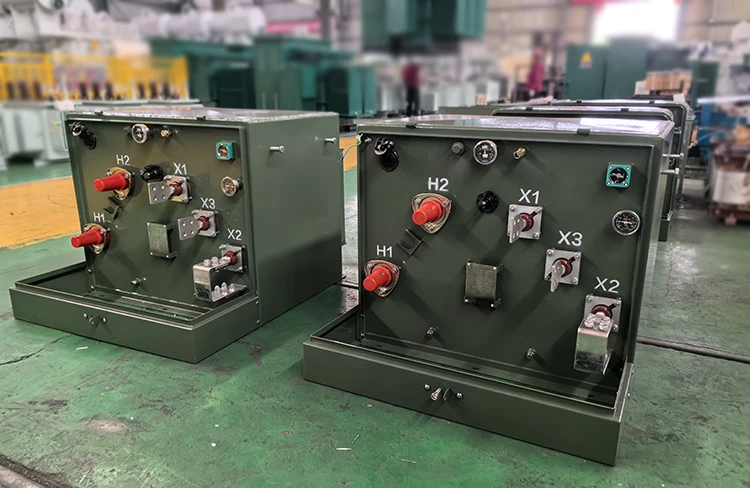

500 кВА једнофазни трансформатор монтиран на јастучић
ПроизводОпис
Трансформатори који се монтирају на једну подлогу могу бити опремљени уређајима за надзор који су у складу са стандардима које је ИЕЕЕ поставио за технологију паметне мреже, омогућавајући комуналним предузећима да побољшају ефикасност и поузданост у дистрибуцији електричне енергије.
Аваилабле Суппли
|
Повер Ратинг |
10кВА{1}} кВА |
|
Оцене примарног напона |
6кВ, 10кВ, 3кВ, 2.4кВ, 4.16кВ, 7.2кВ, 12кВ, 13.2кВ, 13.8кВ, 14.4кВ, 19.92кВ, 24.94кВ, 34.5кВ |
|
Оцене секундарног напона |
110V, 220V, 440V, 380v, 480V, 120V, 415V, 400/230V, 240/120V, 208/120V, 480/277V |
|
ХВ Тап Ранге |
±2×2,5% или други |
|
Врста везе |
Делта/Вие |
|
ТИПЕ |
Постављен на подлогу, одељак |
|
Виндинг Цондуцтор |
Бакар или алуминијум |
|
Одводник пренапона |
Високонапонски одводники пренапона у кољенима, укључени према захтевима |
|
БИЛ |
30-150 |
|
Стандарди |
ИЕЦ60076,АНСИ, ИЕЕЕ, ДОЕ, ЦСА, НЕМА, УЛ |
|
Стандарди ефикасности |
Испуњава стандарде ДОЕ 2016, испуњава ЦСА стандарде испуњава АНСИ/ИЕЕЕ стандарде |
|
Апликација |
Стамбене области, хотели, куће за једну породицу, паркови, подземни дистрибутивни системи |
|
Врста уља |
Минерално уље или биоразградиво природно биљно уље, без ПЦБ течности |
|
Финисх Цолор |
Мунселл™ 7.0 ГИ 3.29/1.5 Белл Греен |
|
Материјал резервоара/ормарића/резервоара |
Челик са премазом или нерђајући челик 304 |
|
Паинт Типе |
Епоксидни премаз и премаз отпоран на временске услове и УВ-зраке |
|
Енцлосуре Ратинг |
НЕМА 3Р орман за ожичење отпоран на временске услове, запечаћени резервоар |
Параметри дистрибутивног трансформатора за једнофазни пад
Следећа табела је стандардни параметар једнофазног дистрибутивног трансформатора који се монтира на подлогу. Ако су вам потребни други нивои капацитета и напона, контактирајте ТРАНСповер да бисте добили тачне техничке параметре и понуде.
Спецификације испод су САМО за референцу.
|
10ква-500ква монофазни трансформатор монтиран на јастучић |
||||||
|
Називна снага (кВА) |
Високо напон (в) |
Низак напон (в) |
Вецтор Гроуп |
Стандард |
Импеданса кратког споја (%) |
Ефикасност (%) |
|
10 |
4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 |
ИИ{0}},ИИ6 |
ИЕЕЕ/АНСИ/ ДОЕ |
1.8-4% |
98.70 |
|
15 |
98.82 |
|||||
|
25 |
98.95 |
|||||
|
37.5 |
99.05 |
|||||
|
50 |
99.11 |
|||||
|
75 |
99.19 |
|||||
|
100 |
99.25 |
|||||
|
167 |
99.33 |
|||||
|
250 |
99.39 |
|||||
|
333 |
99.43 |
|||||
|
500 |
99.49 |
|||||
Тест & КЦ
Након сваке произведене јединице од 500 кВА једнофазног трансформатора монтираног на подлогу, рутински тестови/ФАТ ће бити спроведени према захтевима АНСИ/ИЕЕЕ Ц57.12.90 и Ц57.12.00. Извештај о тестирању је у складу са ИЕЕЕ/ЦСА стандардима, а ефикасност је у складу са стандардима ДОЕ 2016.
Тест рутирања у опису наше фабрике
Тест отпора намотаја
Тест отпорности изолације
Тест грешке односа напона
Тест импедансе кратког споја
Тест губитка (снаге) без оптерећења
Тест губитка оптерећења (снага).
Тест отпорности на индуковани напон
Тест отпорности на напон одвојеног извора
Тест интегритета притиска
Стандардне карактеристике
• Испуњава или превазилази применљиве АНСИ, НЕМА и РУС стандарде, укључујући АНСИ Ц57.12.00, Ц57.12.25 и Ц57.12.28 (интегритет кућишта и системи завршне обраде).
• Окруњен врх резервоара за спречавање задржавања воде.
• Поклопац који се може уклонити отвара се за 180 степени ради лакшег приступа помоћу шарки од нерђајућег челика.

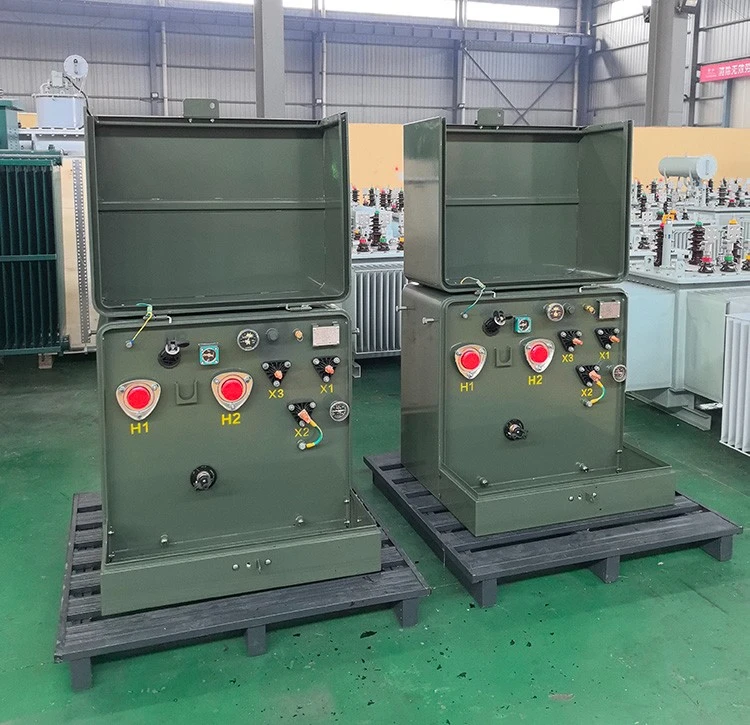

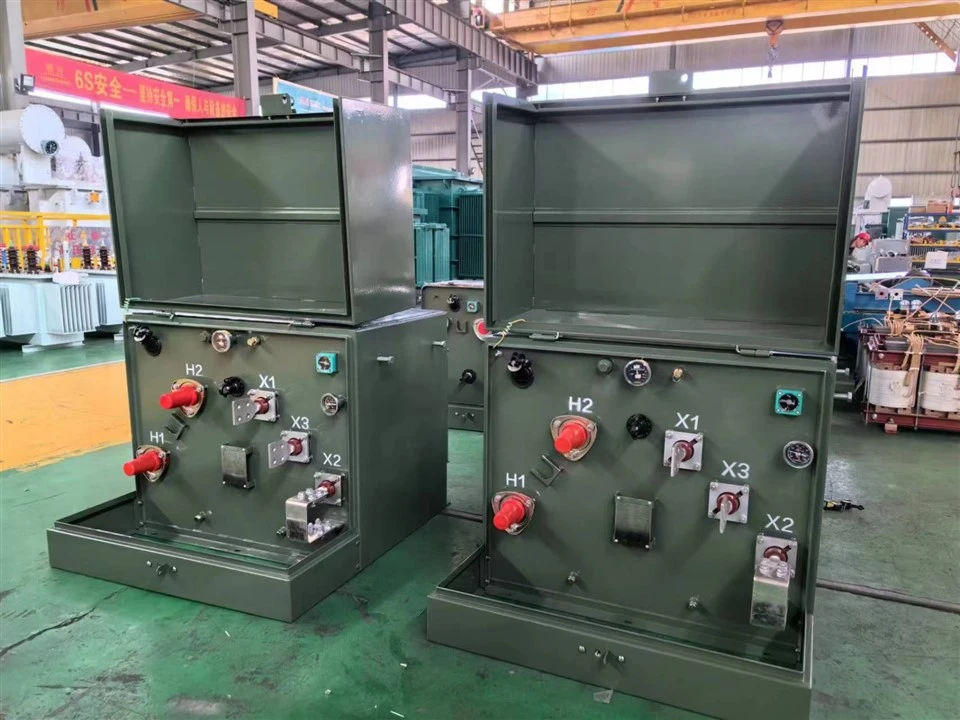

• Споља стегнути високонапонски проводници за рад са петљом или радијалним напајањем.
• Споља стегнуте нисконапонске навојне чауре.
• Аутоматски уређај за растерећење унутрашњих притисака.
• Сигурносни завртањ са петоглавом главом са локотом (доступан завртње са шестостраном главом).
• НЕМА безбедносне налепнице.
• Споља стегнуте нисконапонске чауре.
• Одредбе за тло резервоара.
• Ласерски гравирана алуминијумска плочица са именом.
• Горњи чеп за пуњење/ниво уља и доњи чеп за испуштање.
• Удубљено дно резервоара.
• Електростатички примењен систем полиестерске боје у праху са уретанским горњим премазом за врхунску заштиту од корозије.
• Праг који се може скинути.
500 кВА једнофазни трансформатор монтиран на јастучићОутлине

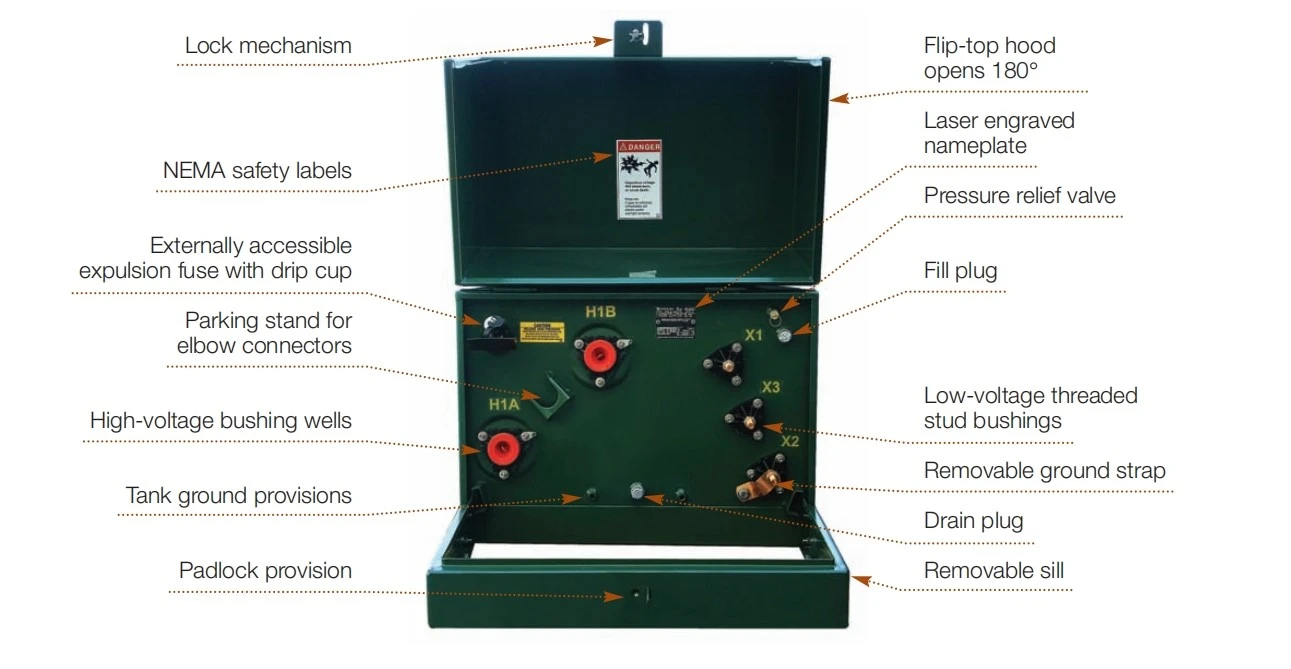

Конструкције и прибор
2. Одредба за подизање
3.Доор
4.Аутоматски уређај за смањење притиска
5.БАИ-О-НЕТ осигурач
6.Паркинг стандард
7.Називна плочица
8. Нисконапонска чаура
9.Хигх-волтаге чаура
10. Двоструки прекидач напона
11. Трака за уземљење
12. Уклоњиви праг
13. Плутајући џеп са бравом
Производња производа у нашој фабрици
Кућиште самопроизводње
Наши пакети и испоруке
Апликације
Наши трофазни трансформатори за монтажу на подлогу могу се користити у разним апликацијама, све у распону сложености.
